Люблю китайский чай. Одна проблема - следить всегда за временем при его заваривании. Что только не пробовал - и на часы смотреть, и на телефоне таймер запускать. Всё не то. То неудобно, то забываю посмотреть, то забываю поставить... Вот и возникло желание облегчить себе жизнь и сделать-таки самому себе таймер. Это будет уже третий экземпляр. Так что схема в какой-то мере уже отработанная.

Выбираем корпус

В наличии имеется вот такая китайская коробка, купленная на aliexpress за $0.92 за штуку (49 руб. на тот момент).

Это дороже тех же китайских мыльниц. Честно говоря, лично мне мыльницы более симпатичны - яркие цвета, ниже цена, пластмасса хоть и тоньше, но по моим впечатлениям качественнее (но гибкая, и тут, конечно, эти чёрные коробки лучше). Но когда я продемонстрировал своим друзьям со словами: "Посмотрите, ну разве можно это сравнивать?", - услышал ровно обратную реакцию. Большинству понравились именно чёрные коробки. Что ж, делаем из этой. (В конце продемонстрирую различные варианты.)

Материал коробки обрабатывается легко. Но легко и плавится при обработке Дремелем. Ацетон коробке противопоказан. (Провёл ватной палочкой, смоченной в ацетоне, по корпусу - вся ватная палочка стала чёрной. И не просто от краски. Она собрала с корпуса пластмассу.)

Цены на другие варианты коробок на aliexpress - от $2.5. Мыльницы же - 20-30-40 руб.

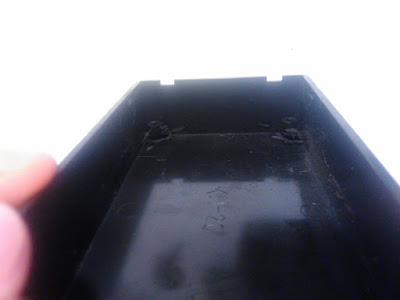

Размер коробки: 100x60x25 (к верху немного сужается). Внутри коробка имеет четыре гнезда с дырками для крепления для чего-нибудь. Резьбы в них нет. Значит, для саморезов.

Выбираем плату

Делать всё будем навесным монтажом. Поэтому беру перфорированную плату - двухстороннюю металлизированную 5x7 см. Раньше работал с односторонними. Но иногда хочется что-нибудь запаять, используя вторую сторону, а односторонняя плата заставляет совершать лишние обходные манёвры. Поэтому перешёл на двухсторонние, хоть они и дороже (на aliexpress $0.41 против $0.15). Да и качество изготовления у двухсторонних на порядок выше.

Выбираем и пристраиваем отсек для батареек

Покупал отсеки под три пальчиковые батарейки (3xAA). Случайно ошибся и купил под мизинчиковые (3xAAA). Как выяснилось сейчас, вовсе не случайно - в этот корпус отсеки под пальчиковые не войдут.

Почему под три батарейки? Рассчитывал на работу устройства от 5В. Когда сделал, понял, что устройство может работать и от двух батареей. (Хотя возникнут сложности при программировании через USB.)

Отсек отлично ложится в коробку, но есть два нюанса.

Чёрный провод в отсеке идёт снизу и выходит с той же стороны, что и красный. В нашем случае это больше минус, чем плюс - и в коробке как-то не красиво лежит, да и не нужно нам это (по схеме дальше будет видно, почему). Поэтому устраняем сей "дефект".

Просто вытащить провод не достаточно. Нужна некоторая "коррекция" отсека. Я использовал имеющийся у меня китайский дремель. Но легко можно справиться и обычным канцелярским ножом.

Второю мешающий нам "нюанс" - это те самые гнёзда для саморезов. Безжалостно устраняем их. Что можно, я обрезал. Что обрезать не удаётся - сточил. Думаю, что легко тоже самое можно сделать устройством для выжигания по дереву. А можно попытаться высверлить обычным сверлом.
